在不干膠標(biāo)簽的加工以及貼標(biāo)過(guò)程中，靜電可以說(shuō)是無(wú)處不在，給我們帶來(lái)了非常大的困擾，尤其是在干燥的冬季，空氣濕度降低，與不干膠標(biāo)簽材料“來(lái)電”的瞬間更是讓人措手不及，因此，正確認(rèn)識(shí)靜電問(wèn)題并采用適當(dāng)?shù)姆椒ㄏo電對(duì)標(biāo)簽印刷企業(yè)來(lái)說(shuō)顯得尤為重要。

今天，就讓我們重新認(rèn)識(shí)下不干膠標(biāo)簽靜電問(wèn)題，以及在冬季來(lái)臨之時(shí)做到未雨綢繆，盡可能消除靜電帶來(lái)的影響。

一、印刷中靜電產(chǎn)生的原因

靜電產(chǎn)生的主要原因是摩擦。當(dāng)兩種固體材料發(fā)生接觸后迅速分離，這時(shí)其中的一種材料就會(huì)具有很強(qiáng)的吸附電子的能力，使電子轉(zhuǎn)移到該材料的表面，承載負(fù)電荷，而另外一種材料則承載正電荷。在印刷過(guò)程中，不同物質(zhì)之間進(jìn)行摩擦、撞擊以及接觸，都可以使參與印刷的物質(zhì)產(chǎn)生靜電現(xiàn)象。

一旦不干膠材料產(chǎn)生了靜電問(wèn)題，特別是薄膜材料，在印刷時(shí)經(jīng)常會(huì)出現(xiàn)毛刺、套印不準(zhǔn)等現(xiàn)象；油墨受靜電影響，會(huì)產(chǎn)生淺網(wǎng)、漏印等現(xiàn)象；產(chǎn)生靜電的薄膜和油墨，由于吸附了環(huán)境中的粉塵、毛發(fā)等異物，很容易發(fā)生刀絲等質(zhì)量問(wèn)題。

二、印刷中靜電消除方法

消除靜電的方法很多，其中，最好的辦法就是：在不改變材料本身性質(zhì)的前提下，只利用靜電本身的特性來(lái)進(jìn)行消除。

1、接地消除法

印刷及貼標(biāo)設(shè)備在安裝的過(guò)程中，通常都會(huì)使用金屬導(dǎo)體將要消除靜電物質(zhì)和大地連接，通過(guò)與大地等電位從而消除設(shè)備運(yùn)行時(shí)產(chǎn)生的靜電，但這種方式對(duì)絕緣體沒(méi)有效果。

2、濕度控制消除法

印刷材料表面電阻隨空氣濕度增大而減小，因此增加空氣的相對(duì)濕度，可以提高材料表面的導(dǎo)電率，從而有效消除靜電。一般來(lái)說(shuō)，印刷車間適合的環(huán)境條件是：溫度為20℃左右，環(huán)境濕度60%左右，如果加工設(shè)備自身的靜電消除功能不足，可以適當(dāng)提高環(huán)境濕度，在印刷車間安裝加濕設(shè)備，或者人為的使用濕拖布清潔車間地面都可以增加環(huán)境濕度從而有效地消除靜電。

3、靜電消除器消除法

如果上述兩種措施不能完全消除靜電的影響，我們建議通過(guò)添加額外的設(shè)備來(lái)消除靜電。

目前應(yīng)用較為廣泛的設(shè)備是帶離子風(fēng)的靜電消除器，方便實(shí)用。當(dāng)然，我們也可以通過(guò)安裝除靜電銅絲來(lái)去除材料上積累的靜電能量，從而保證更好的印刷、模切、覆膜、復(fù)卷的效果。

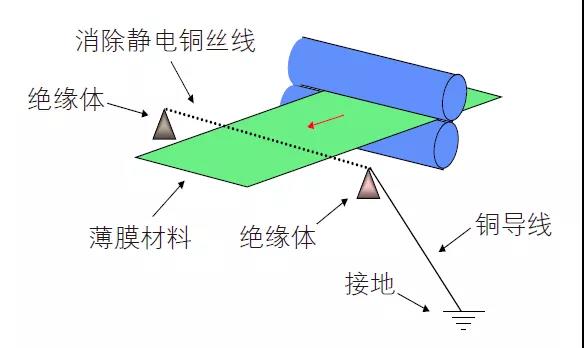

具體安裝方法如下：

（1）加工設(shè)備，如印刷、模切或貼標(biāo)設(shè)備等，需要進(jìn)行機(jī)臺(tái)接地；

（2）除靜電銅絲需要連接導(dǎo)線電纜單獨(dú)進(jìn)行接地，除靜電銅絲可以通過(guò)一個(gè)支架固定在機(jī)器設(shè)備上，但是為了得到較好的除靜電效果，與機(jī)臺(tái)的連接部分需要使用絕緣材料，且除靜電銅絲最好與材料的前進(jìn)方向成一定的角度；

（3）靜電銅絲的安裝位置需要滿足以下幾個(gè)要求：一是銅絲與材料的距離為3~5mm，以不接觸為宜，二是銅絲的對(duì)面需要有一個(gè)相對(duì)開放的空間，避免將除靜電裝置安裝在金屬版面的對(duì)面；

（4）導(dǎo)線連接到事先準(zhǔn)備的接地樁上。接地樁需要打入土壤的潮濕層，需要根據(jù)當(dāng)?shù)氐膶?shí)際土層情況打入一定的深度；

（5）在安裝完成后，最終的除靜電效果需要通過(guò)儀器測(cè)量來(lái)確認(rèn)。
